Катализатор выхлопной системы: устройство, принцип работы и ресурс

Катализатор выхлопной системы — это обязательный элемент любого автомобиля с двигателем внутреннего сгорания. Многие водители воспринимают его как капризную деталь, которая создает проблемы и требует дорогостоящей замены. С технической точки зрения это сложное устройство, которое очищает выхлопные газы и снижает количество вредных веществ. Разберем подробно, как он устроен, по какому принципу работает и с какими проблемами сталкиваются автовладельцы.

Как устроен и как работает автомобильный катализатор

Автомобильный каталитический нейтрализатор (катализатор) врезается в выпускной тракт сразу после приемной трубы или коллектора. Такое расположение выбрано не случайно: эффективная работа устройства начинается только при высоких температурах, обычно выше 300-400°C, поэтому его размещают как можно ближе к двигателю.

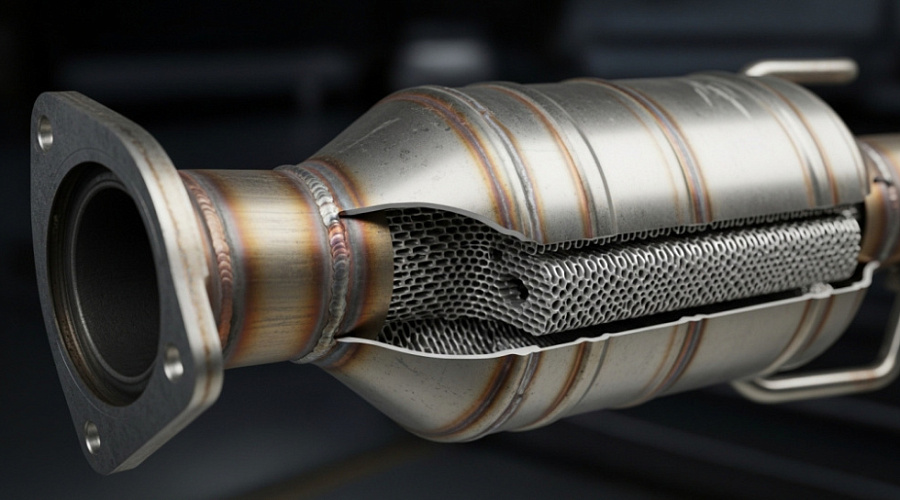

Конструктивно это металлический корпус из нержавеющей стали, внутри которого находится носитель с каталитическим слоем. Носитель чаще всего выполняют в виде керамической сотовой структуры, реже — из металлической гофрированной ленты. Соты увеличивают площадь соприкосновения газов с рабочей поверхностью. На стенки этих сот нанесено микронное напыление из смеси драгоценных металлов: платины, палладия и родия. Именно эти вещества выступают нейтрализаторами — ускорителями химических реакций, но сами при этом не расходуются.

Принцип работы основан на двух типах катализаторов внутри одного корпуса. Восстанавливающий катализатор (родий и платина) первым вступает в контакт с газами. Он отбирает кислород у молекул оксидов азота, высвобождая чистый азот (N₂) и кислород. Далее в дело вступает окислительный катализатор (платина и палладий). С помощью высвободившегося кислорода он «дожигает» угарный газ (CO) до углекислого газа (CO₂), а несгоревшие углеводороды (CH) — до водяного пара (H₂O) и той же углекислоты. В исправном состоянии каталитический нейтрализатор обеспечивает на выходе практически безвредную смесь азота, углекислого газа и водяного пара. Но это возможно только при одном условии — точном соблюдении стехиометрического состава топливовоздушной смеси (соотношение воздуха и топлива 14,7:1).

Виды автомобильных катализаторов

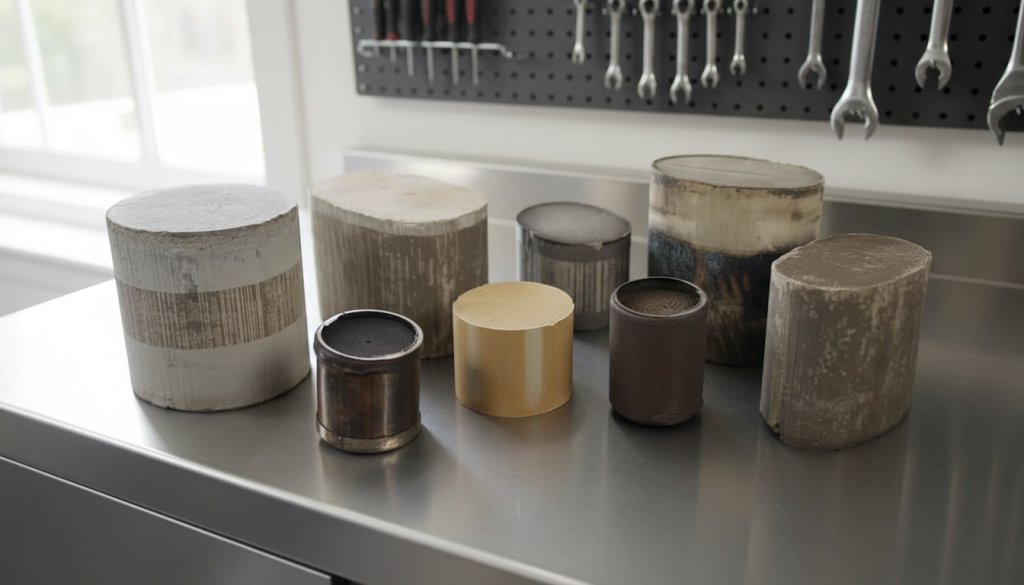

В автомобильной промышленности используются несколько типов катализаторов:

• Керамический — внутренний элемент изготовлен из жаропрочной керамики с ячеистой структурой. Обеспечивает высокую эффективность нейтрализации вредных выбросов и относительно невысокую стоимость производства. Основной недостаток — высокая чувствительность к механическим ударам и резким перепадам температур, что может привести к разрушению носителя и снижению эффективности.

• Металлический — содержит тонкую гофрированную фольгу из коррозионностойкой стали, скрученную в плотный рулон. Металлические носители отличаются высокой прочностью, устойчивостью к вибрациям, резким перепадам температуры и перегреву. Производство таких катализаторов дороже, поэтому они чаще применяются в автомобилях премиум-класса и спортивных моделях.

• Дизельный окислительный (DOC) — специализированное устройство для дизельных двигателей, предназначенное для нейтрализации специфических выбросов, таких как углеводороды и оксиды углерода. Обычно работает в связке с сажевыми фильтрами, улучшая общую эффективность очистки выхлопных газов.

• Спортивный — отличается увеличенным сечением ячеек, что снижает сопротивление потоку выхлопных газов и улучшает динамику двигателя. При этом сохраняется достаточный уровень нейтрализации вредных выбросов, что позволяет соблюдать экологические нормы без ухудшения производительности двигателя.

Из чего состоят катализаторы

Несмотря на внешнюю простоту, это одно из самых дорогих устройств в выхлопной системе из-за использования драгоценных металлов платиновой группы. Основной корпус изготавливается из нержавеющей стали, способной выдерживать агрессивное воздействие дорожных реагентов и постоянные термические циклы. Между корпусом и рабочим блоком располагается теплоизоляционный слой, который одновременно выполняет роль уплотнителя и амортизатора.

Самая ценная часть — это каталитическое напыление на стенках «сот». Оно состоит из трех основных компонентов:

• Платина — универсальный окислитель, запускающий основные химические процессы.

• Палладий — элемент, отвечающий за эффективное дожигание угарного газа и частиц топлива.

• Родий — редкий металл, необходимый для восстановления оксидов азота в безопасные соединения.

Именно из-за высокого содержания этих металлов старые отработанные катализаторы представляют ценность для вторичной переработки.

Как ломается катализатор

Ресурс стандартного катализатора составляет 100–150 тысяч километров пробега, однако неправильная эксплуатация может вывести его из строя гораздо раньше. Основной удар наносит сомнительное топливо: если в бензине много тетраэтилсвинца или марганцевых присадок, на сотах быстро оседает плотный налет. Этот слой блокирует контакт выхлопных газов с напылением из драгметаллов, и химическая реакция просто прекращается.

Хрупкая керамика внутри корпуса боится резких ударов о бордюры или камни, а также термоударов, когда на раскаленный узел попадает ледяная вода из лужи. Появившиеся трещины со временем превращают соты в труху и мелкую крошку. Эта пыль крайне опасна для мотора: из-за особенностей давления в выпускном тракте ее может затянуть обратно в цилиндры. Там она срабатывает как мощный абразив, оставляя глубокие задиры на стенках и моментально изнашивая кольца.

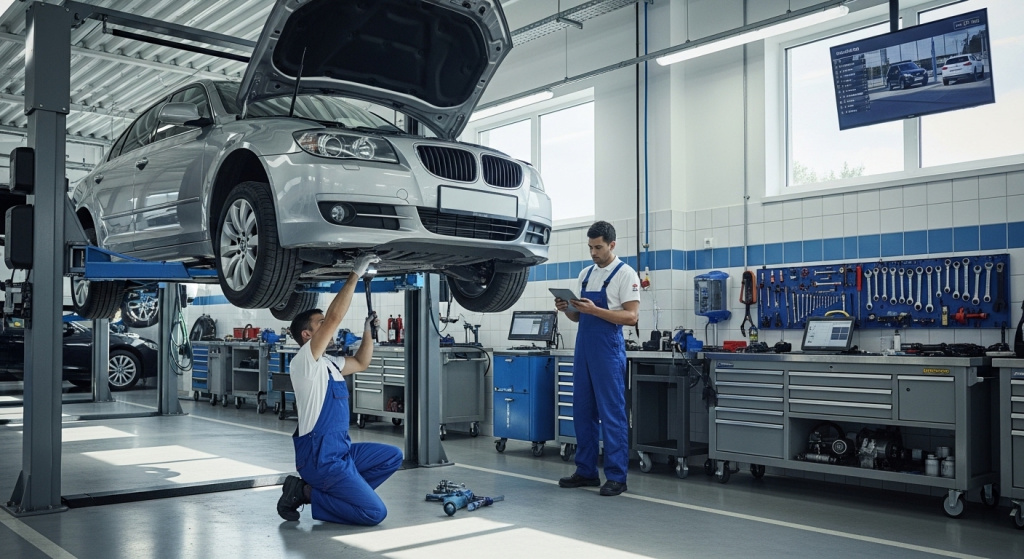

Неисправен катализатор: что делать

При обнаружении проблем с очисткой газов на приборной панели обычно загорается индикатор Check Engine (ошибка P0420 или P0430). Владелец автомобиля сталкивается с выбором: дорогостоящий ремонт или поиск альтернативных решений. Оригинальный узел стоит внушительных денег, что часто заставляет водителей искать компромиссы.

• Установка нового оригинального нейтрализатора (максимально надежный, но самый затратный путь).

• Монтаж универсального ремонтного блока, который вваривается в штатный корпус.

• Применение специализированных присадок для очистки системы (эффективно только на ранних стадиях загрязнения сажей).

• Замена на пламегаситель с установкой «обманки» или перепрошивкой блока управления двигателем на нормы Евро-2.

• Установка б/у запчасти с малым пробегом (рискованный метод из-за невозможности точно оценить остаточный ресурс).

Выбор конкретного метода зависит от бюджета и планов на дальнейшую эксплуатацию машины. Важно помнить, что игнорирование проблемы приводит к увеличению расхода топлива, потере мощности и риску внезапной остановки двигателя из-за полной закупорки выхлопной системы.

Удаление катализатора: все плюсы и минусы

Многие автовладельцы сознательно идут на удаление катализатора, даже если он еще частично работоспособен. Действительно, удаление препятствия в выхлопной системе снижает сопротивление, мотору становится легче выталкивать газы. Машина начинает бодрее откликаться на педаль газа, а риск повреждения цилиндров керамической пылью исчезает навсегда. Кроме того, владельцу больше не нужно беспокоиться о качестве бензина на случайных заправках.

Однако минусы этого решения часто перевешивают выгоду. Во-первых, выхлоп приобретает резкий, неприятный запах, который будет чувствоваться даже в салоне на светофорах. Во-вторых, меняется акустический комфорт: без каталитического блока звук выхлопа становится жестяным и звонким. Наконец, температурная нагрузка на остальные части глушителя возрастает, что сокращает их срок службы. Главный же риск связан с юридической стороной вопроса и возможными сложностями при перепродаже авто.

Можно ли пройти техосмотр без катализатора в 2026 году

Вопрос легальности эксплуатации автомобилей с удаленными системами очистки становится всё более острым. К 2026 году ожидается полноценный запуск системы контроля, где показатели токсичности выхлопа будут проверяться с особой тщательностью. Если раньше многие закрывали глаза на отсутствие нейтрализатора, то теперь современные газоанализаторы на пунктах ТО не позволят получить диагностическую карту при превышении норм CO и CH. Таким образом, официально пройти диагностику и получить разрешение на эксплуатацию без работающего нейтрализатора станет практически невозможно.

Список используемой литературы

• Васильев А. В. «Автомобильные системы снижения токсичности». Учебное пособие, 2021.

• Технический регламент Таможенного союза ТР ТС 018/2011 «О безопасности колесных транспортных средств».

• Тур Ю. В. «Устройство и ремонт выпускных систем современных ДВС», 2023.

• Материалы международных инженерных конференций SAE International по тематике каталитических процессов.
